В ответственных случаях процесс разработки программного кода требует использования блок схем отражающих рабочие алгоритмы. К подобным приёмам приходится прибегать, когда переменных и условий становиться слишком много и их взаимосвязь не очевидна. Блок схема позволяет увидеть все особенности алгоритма и произвести необходимые изменения.

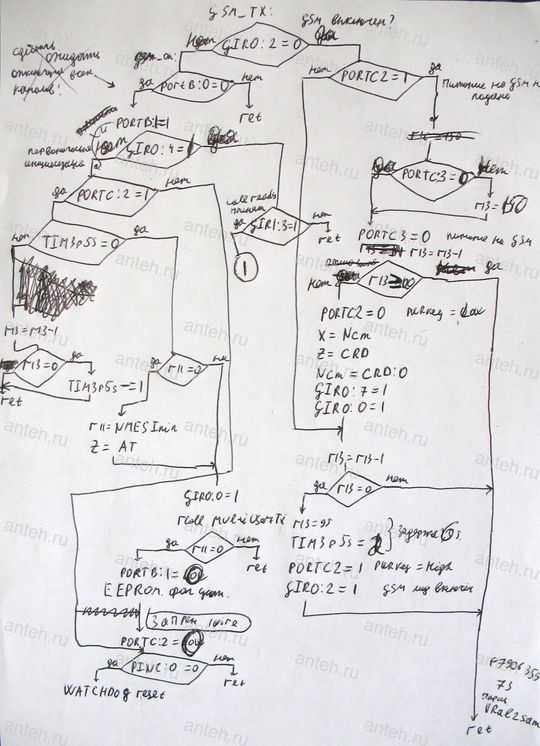

На этапе разработки нужно представить алгоритм в виде, удобном именно для своего собственного восприятия. Многим удобней чертежи от руки. "Корявое" изображение, для того, кто его чертил, несёт гораздо больше информации, чем чистовой вариант созданный в графическом редакторе. Примеры черновых вариантов:
